本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电站汽轮发电设备电气安装箱的做用： 1、合理化的分配比例电力。 2、方便快捷对电路系统的关合运行。 3、有较高的很安全安全防护网等级划分，能更直观的展示用电线路的导通工作状态。

项目名称：656KW重油生产发无刷电汽轮发电装置组单机配电箱主要元件明细清单
高低压配配电盘最主要电气元件明细清单表
项目编号	名字	规格为型号规格为	机关单位	的数量	制造厂
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发交流接触器组掌握器	HGM6110	只	1	众智
3	并网柴油发电机的转动速度的驱动器	C2002	只	1	孚创
4	直流变压器电压模块图片	DC24V	只	1	众智
5	不同规格的中小型两边继电商	HH54P    DC24V	只	2	正泰
6	不同规格的中小型后面启动继电器设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

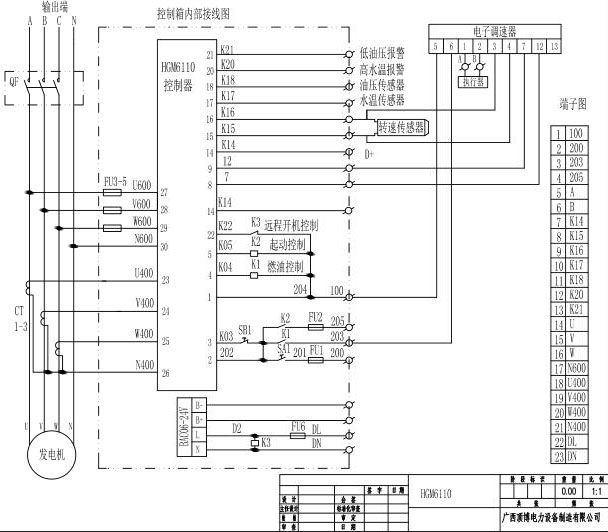

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yywh8899.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
