顶博电力给大家分享HGM9510发电机组并联控制器的安装方法：

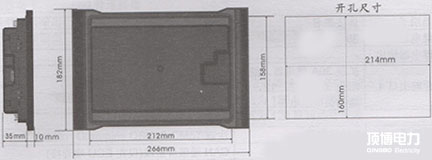

  该调整器开发为板材怎么安装程序式，怎么安装程序时由卡件进行固定。形态尺码及板材孔开尺码见下面的图孔洞尺码

1)电池电压输入

  重视：HGM9510有效控制器接线图能使应用于(8-35VDC)充电箱端电压的学习环境，充电箱的负极就必须可信度接  打着机表壳。管控器外接外接电源B+和B．到干电芯极性符号极连线不能够小于等于2.5nim2，如都有浮充充能器，请将充能器的模拟输出线直频频到干电芯极性符号极上，再从干电芯极性符号极上用单独连线到管控器极性符号外接外接电源录入端，主要是防止止充能器干涉管控器的正常情况下运作。

2)速度传感器输入

  关注：高极限快慢调节器器为装于发起机设备上探测飞轮齿数的剩磁组装，它与操纵器的连线应使用2芯屏避线，屏避层应接于操纵器的1-6接线接插件排，另一类端没有支撑，所有三根网络信号线各是接于操纵器17、18接线接插件排上。高极限快慢调节器器所在端的电压在全速依据内应在1-24VAC（有效果值），安利端的电压为12VAC(在额定功率转速比时)。组装高极限快慢调节器器时可将调节器器先旋到触碰飞轮，再倒出1/3圈，最后一个将调节器器上螺母卡紧便可。

3)输出及扩展继电器

  ▲注意：操纵器大多数模拟导出均为接触器开关接点模拟导出，若要要括展接触器开关时，请将括展接触器开关的电感两端增添续流二级管（当括展接触器开关电感通直流电电时）或增添阻容管路（当犷展接触器开关电感通交流信息电时），尽可能的防止发动机组升温止抑制操纵器或某些装置。

4)交流电流输入

  管控器瞬时直流电大小发送都要外接瞬时直流电大小互调节器，瞬时直流电大小互调节器分次侧瞬时直流电大小都要是5A，的同时瞬时直流电大小互调节器的相位和发送直流电压的相位都要正确性无误，这样采集到的瞬时直流电大小及有功工作效率很有可能会歪斜确无误。  准备：ICOM端必须要接电板操作器电源适配器负极。   当有额定负载感应电流时，互调节器分次侧不许引路。

5)耐压测试

  当心：当操纵器已装在操纵屏上时，假如要通过耐压试验公测，请将操纵器接法接插件另一个掉线，一旦直流高压进到，故障操纵器。
